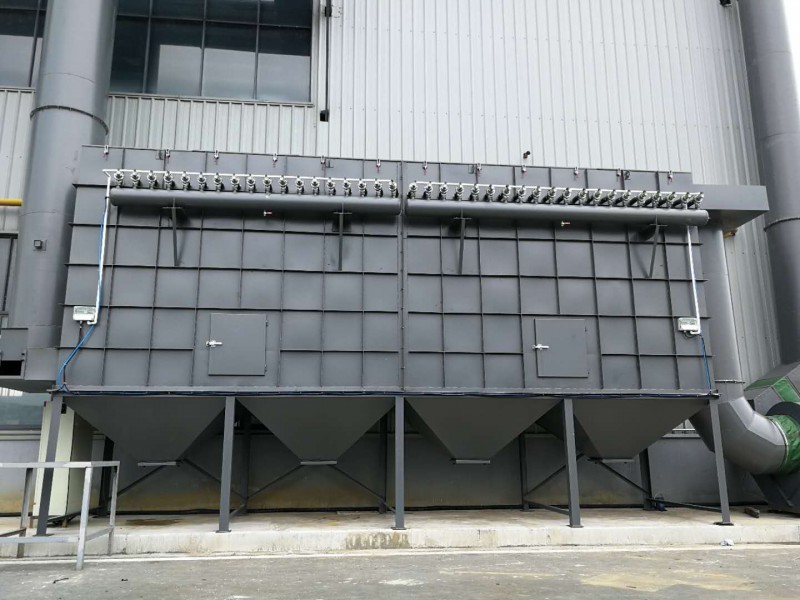

脉冲布袋除尘器 粉尘废气处理设备

脉冲布袋除尘器 粉尘废气处理设备

工作原理：

      脉冲除尘器是指通过喷吹压缩空气的方法除掉过滤介质（布袋或滤筒）上附着的粉尘；根据除尘器的大小可能有几组脉冲阀，由脉冲控制仪或PLC控制，每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘，而其他的布袋或滤筒正常工作，隔一段时间后下一组脉冲阀打开，清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

产品优点：

⑴除尘效率高，一般在99%以上，除尘器出口气体含尘浓度在数十mg/m3之内，对亚微米粒径的细尘有较高的分级效率。

⑵处理风量的范围广，小的仅1min数m3，大的可达1min数万m3，既可用于工业炉窑的烟气除尘，减少大气污染物的排放。

⑶结构简单，维护操作方便。

⑷在保证同样高除尘效率的前提下，造价低于电除尘器。

⑸采用玻璃纤维、聚四氟乙烯、P84等耐高温滤料时，可在200℃以上的高温条件下运行。

⑹对粉尘的特性不敏感，不受粉尘及电阻的影响。

产品构造：

      袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。

结构型式：

1、按滤袋的形状分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。

2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。

3、按袋的过滤方式分为：外滤式及内滤式。

配套部件防爆在除尘器防爆措施中选择防爆部件是必不可少的。防爆除尘器忌讳运行工况中的粉尘窜入电气负载内诱发诱导产生爆炸危险。除尘器运行时电气负载、元件在电流传输接触时，甚至导通中也难免产生电击火花，放电火花诱导超过极限浓度的尘源气体爆炸也是极易发生的事，电气负载元件必须全部选用防爆型部件，杜绝爆炸诱导因素产生。保证设备运行和操作安全。例如，脉冲除尘器的脉冲阀、提升阀用的电磁阀都应当用防爆产品。

 脉冲除尘器采用分室离线脉冲清灰技术，克服了反吹风清灰和一般脉冲清灰各自的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗低，占地面积少，运行可靠平稳。该系列除尘器特别适合以下场合：电石炉除尘，铁合金厂各种电炉除尘；钢铁厂烟气净化；燃煤锅炉及电厂小型锅炉除尘；垃圾焚烧炉除尘；冶炼厂的高温烟气除尘；铝厂烟气净化；水泥厂旋窑窑尾、窑头除尘；碳黑厂尾气除尘等。其应用领域以高温、较大烟气量为特色。
