催化燃烧废气处理设备

产品介绍

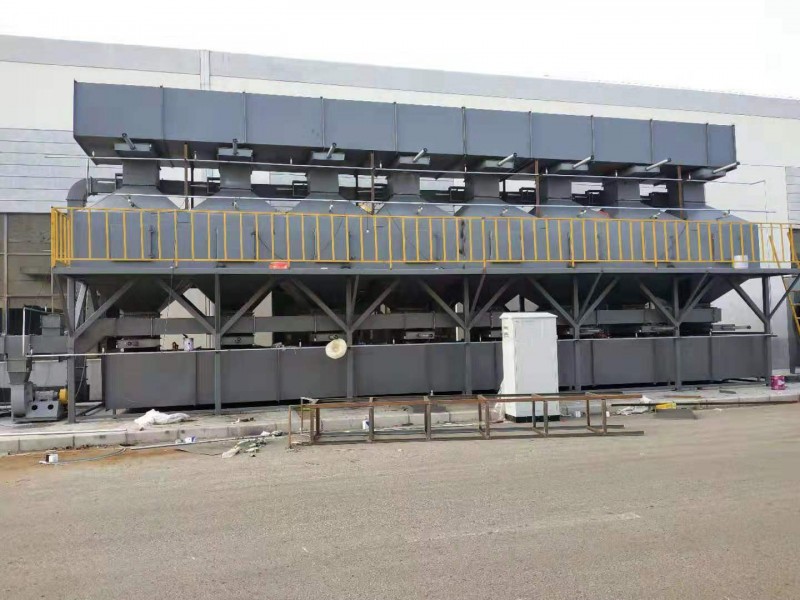

有机废气吸脱附（RCO）催化燃烧装置是我公司积累多年的废气治理经验，研制成功的高效节能、无二次污染的新型系列产品。催化燃烧装置在经数百家用户使用，确认可以达到国内同类产品的领先水平。活性炭为多孔非极性材料，对挥发性有机物有着良好的吸附特性。利用活性炭作为吸附材料所制作的活性炭床在治理工业有机废气、恶臭废气等方面有着广泛应用，具有初次投资成本低、设备结构简单和净化效果好等优点。活性炭吸附+催化氧化技术（RCO）脱附再生技术即是在单一活性炭吸附床基础上发展起来的，并增加活性炭再生装置、有机废气热氧化及热能回用、多路安全探测和自动控制等为一体的有机废气净化处理系统。

与热力燃烧法相比，催化燃烧所需的辅助燃料少，能量消耗低，设备设施的体积小。

基本原理：

    根据吸附（效率高）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，2个或2个以上吸附床交替使用。先将有机废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭再生。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的可进入下次吸附；在脱附时，净化操作可用另一个吸附床进行，既适合于连续操作，也适合于间断操作。



   吸附过程：有机废气在引风机作用下先通过2级袋式过滤器预处理去除粉尘颗粒和杂物，然后再通过活性炭吸附单元被吸附净化，达到排放要求。



   脱附过程：当活性炭吸附床快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生。

①废气预处理  为了防止催化剂床层的堵塞和催化剂中毒，废气在进入床层之前有必要进行预处理，以除掉废气中的粉尘、液滴及催化剂的毒物。

②预热设备  预热设备包含废气预热设备和催化剂燃烧器预热设备。由于催化剂都有一个催化活性温度，对催化燃烧来说称催化剂起燃温度，有必要使废气和床层的温度抵达起燃温度才调进行催化燃烧，因而，有必要设置预热设备。但关于排出的废气本身温度就较高的场合，如漆包线、绝缘材料、烤漆等烘干排气，温度可达300℃以上，则不必设置预热设备。

预热设备加热后的热气可选用换热器和床层内布管的方法。预热器的热源可选用烟道气或电加热，现在选用电加热较多。当催化反应初步后，可尽量以回收的反应热来预热废气。在反应热较大的场合，还应设置废热回收设备，以节省动力。

预热废气的热源温度一般都逾越催化剂的活性温度。为保护催化剂，加热设备应与催化燃烧设备坚持必定距离，这样还能使废气温度分布均匀。
从需求预热这一点启航，催化燃烧法最适用于连续排气的净化，若间歇排气，不只每次预热需求耗能，反应热也无法回收运用，会构成很大的动力浪费，在规划和选择时应留神这一点。③催化燃烧设备  一般选用固定床催化反应器。反应器的规划按规范进行，应便于操作，修补便当，便于装卸催化剂。

在进行催化燃烧的工艺规划时，应根据详细情况，关于处理气量较大的场合，规划成分建式流程，即预热器、反应器独立装设，其间用管道联接。关于处理气量小的场合，可选用催化燃烧炉，把预热与反应组合在一起，但要留神预热段与反应段间的距离。

在有机物废气的催化燃烧中，所要处理的有机物废气在高温下与空气混合易引起爆破，安全问题十分重要。因而，一方面有必要控制有机物与空气的混合比，使之在爆破下限；另一方面，催化燃烧系统应设监测报警设备和有防爆方法。

活性炭吸附-催化燃烧脱附再生设备

   （1）吸附： 活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性，把大风量低浓度有机性废气中的有机溶剂吸附到活性炭中并浓缩，经吸附净化后的气体达标直接排空。其实质是一个物理的吸附浓缩的过程。并没有把有机溶剂处理掉。
   （2）脱附：采用热脱附法，脱附时，燃烧炉电加热管将空气加热，在风机带动下吹送至活性炭箱中，将机溶剂从活性炭中脱附出来，并把经浓缩后的高浓度废气吹送至催化燃烧床中。在催化剂的作用下，有机性物质在～250℃的催化起燃温度低温化学燃烧，因此安全可靠。
活性炭吸附—催化燃烧脱附把两者的优点有机地结合起来。先利用活性炭进行吸附浓缩，当活性炭吸附接近饱和时，利用电加热启动催化燃烧设备，并利用热空气加热活性炭吸附床，当催化燃烧反应床加热到～250℃，活性炭吸附床局部达到60～100℃时，从吸附床解吸出来的高浓度废气就可以在催化反应床中进行低温氧化反应。反应后的高温气体经换热器换热，一部分回用送入活性炭吸附床进行脱附，另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高，降低了催化燃烧的启动电功率，从而使催化燃烧装置及脱附过程达到小功率运行。

在化学反应过程中，利用催化剂降低燃烧温度，加速有毒有害气体完全氧化的方法，叫做催化燃烧法。由于催化剂的载体是由多孔材料制作的，具有较大的比表面积和合适的孔径，当加热到300~450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和有机气体接触碰撞的机会，提高了活性，使有机气体与氧产生剧烈的化学反应而生成CO2和H2O，同时产生热量，从而使得有机气体变成无毒无害气体。

3、强度高。在催化燃烧过程中，催化剂往往会因高温、振动和气流等因素的作用，使催化剂产生破裂和磨损，破裂和磨损会造成催化剂的活性降低，增加催化剂床层的压降，影响净化效果。

4、寿命长。催化活性材料大都比较昂贵，所以，设计时选用催化剂时应尽量使用寿命较长的催化剂。
